Ongororo yeSimbi Chimiro Kugadzira Tekinoroji

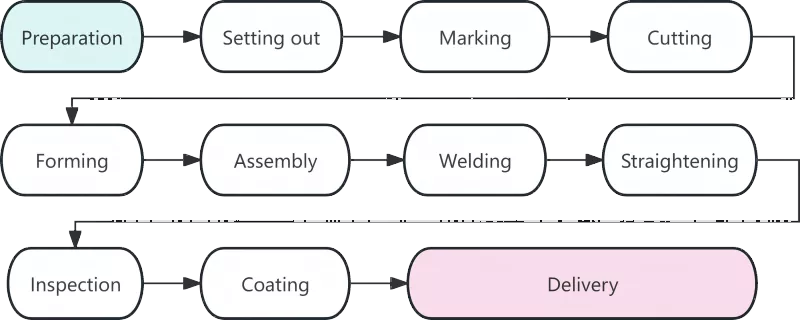

Process

Tsanangudzo

Kugadzirira Zvinhu

Kugadzirira kwezvinhu kunoratidza kutanga kwekugadzirwa kwesimbi, uye hutano hwayo hunobata zvakananga maitiro ose anotevera ekushanda. Mabasa makuru panguva ino anosanganisira kugamuchirwa kwezvinhu, kutwasanudza uye kuchenesa pamusoro. Mushure mekunge simbi yasvika kufekitori, zvitupa zvavo zvemukati zvinotariswa zvichipesana nezvigadzirwa chaizvo. Kuongororazve pamusoro pemakemikari ekuumbwa uye mechanical properties ichaitwa nokuda kwesimbi inoshandiswa muzvikamu zvikuru zvekugadzirisa. Masimbi akaremara anokonzerwa panguva yekufambisa anozotwasanudzwa uchishandisa roller straighteners kana hydraulic jacking machines. Chiitiko chinoratidza kuti ingangoita 80% yezvikanganiso zvedimensional mukuvharika zvinobva kune zvisina kurongeka mbishi zvinhu.

Lofting

Lofting ndiyo yekutanga nhanho yakakosha yekunyatso kudzora mukugadzirwa kwesimbi. Pamapuratifomu akatsaurirwa kana matafura edhizaini, matekinoroji anodhirowa yakazara-chiyero chechikamu majoini uye maratidziro pachiyero che1: 1 zvinoenderana nedhizaini yedhizaini kutsanangura maumbirwo ezvikamu. Pamusoro pekutarisa zviyero zvekudhirowa, welding shrinkage allowance ichachengetwa sezvinodiwa nemaitirwo akakodzera. Kazhinji, mvumo ye 1 kusvika 1.5 millimeter ichaiswa parutivi yega yega butt weld.

Kumaka

Iyo inozivikanwawo sekunyora, kumaka kunoreva maitiro ekushandisa matemplate kumaka nzvimbo dzemaburi uye mitsetse yekugadzira yezvikamu zvezvikamu pamahwendefa esimbi uye zvikamu. Nheyo ye "zvikamu zvikuru kutanga, zvikamu zvidiki gare gare" inoteverwa kuti iwedzere chiyero chekushandiswa kwezvinhu. Kuburikidza neyakagadziridzwa dhizaini, huwandu hwese hwekushandisa hunogona kusvika pamusoro pe85%, uye inogona kutopfuura 92% mushure mekugadzirisa nesting.

Kucheka

Kucheka (kucheka) inzira yekupatsanura mbishi kuita zvidimbu zvimwechete nemitsara yakanyorwa. Nzira dzekucheka dzakakura dzinosanganisira kucheka gasi, kucheka kweplasma uye kucheka laser. Iko kushandiswa kwakapararira kwenhamba yekudzora tekinoroji yekucheka tekinoroji yakavandudza kurongeka uye kugona kwekugadzirwa kwesimbi. Dzimwe nzvimbo dzakachekwa dzakakodzera kune yakananga welding pasina yechipiri edge processing.

Kuumba

Zvisiri-mutsetse zvinhu zvakaita sematanda akakomberedzwa uye mapombi akabhenda achaumbwa kuburikidza nekukotama kunotonhora kana kukotama kunopisa. Cold bending inoitwa pakamuri tembiricha uye inoshanda kune zvakajairika curved zvikamu. Pakukotama kunopisa, simbi dzinopisa kusvika 900-1100 ° C isati yakotama, iyo inogamuchirwa kune mahwendefa akakora kana zvikamu zvine radii diki yekupeta.

Assembly

Gungano rinoreva kubatanidza zvikamu zvakagadziriswa sezvinodiwa nemadhirowa uye nekuzvigadzirisa kwechinguva ne tack welding. Maitirwo egungano akajairwa ndeaya anotevera: Geya splice seams eflange plates → Bvisa maburrs pamahwendefa ewebhu → Wana chaiyo yekumisikidzwa nemuchina wegungano → Pedzisa kuungana kwe-single-sided T-chikamu simbi → Flip gungano uye pedzisa kugadzira.

Welding

Welding ndiyo musimboti muitiro mukugadzira simbi dhizaini ine yakakwirira tekinoroji zvinodiwa uye kuomarara kwemhando yekudzora. Nzira dzinowanzo shandiswa dzekushongedza dzinosanganisira otomatiki yakanyura arc welding, CO₂ gasi shielded welding uye shielded metal arc welding.

Kururamisa

Thermal stress inogadzirwa panguva welding ichaita kuti chikamu deformation, iyo ichabviswa nekugadzirisa kudzorera chimiro chepakutanga chejometri. Nzira dzakajairwa dzekutwasanudza dzinosanganisira kutwasanudza kwemagetsi, kutwasanudza murazvo uye kusanganisa kutwasanudza. Kupisa panzvimbo imwechete hakufaniri kuitwa kanopfuura katatu, uye kupisa kunorambidzwa zvachose.

Inspection

Kumhanya kuburikidza nekuita kwese kwekugadzira, kuongorora kunoshanda sechivimbiso chakakosha chemhando yechigadzirwa. Kuongorora kwechinhanho kunonyanya kuvharidzira kuongorora kwezvinhu, mu-process yekuongorora uye post-welding yekuongorora. Zvikanganiso zvinouraya zvakadai sekutsemuka uye kusanganiswa kusina kukwana hazvibvumirwi mukati mewelds.

Coating

Coating inopa anti-corrosion uye kudzivirira moto kune zvivakwa zvesimbi. Iyo yakajairwa coating system ine matatu akaturikidzana: zinc-rich epoxy primer, epoxy micaceous iron yepakati jasi, uye polyurethane kana fluorocarbon topcoat. Coating isingadziviriri moto ichaiswa mumajasi akawanda matete. Ambient tembiricha yekushanda kwekuputira haifanirwe kuderera kupfuura 5 ° C, hunyoro hwehukama hahufanire kudarika 85%, uye tembiricha yepasi pesimbi ichave inodarika 3 ° C yakakwirira kupfuura dova.

Delivery kubva kuFactory

Kuendesa ndiyo danho rekupedzisira rekugadzirwa kwesimbi. Zvikamu zvinopfuura kuongororwa kwekupedzisira zvichapihwa yakasarudzika manhamba uye mamaki. Zvikamu zvichaunganidzwa mumapoka zvichienderana nekutevedzana kwekuisa. Zvidhinha zvehuni kana magasi erubha anozoiswa pakati pezvikamu kudzivirira kukwenya kwekuputira.
